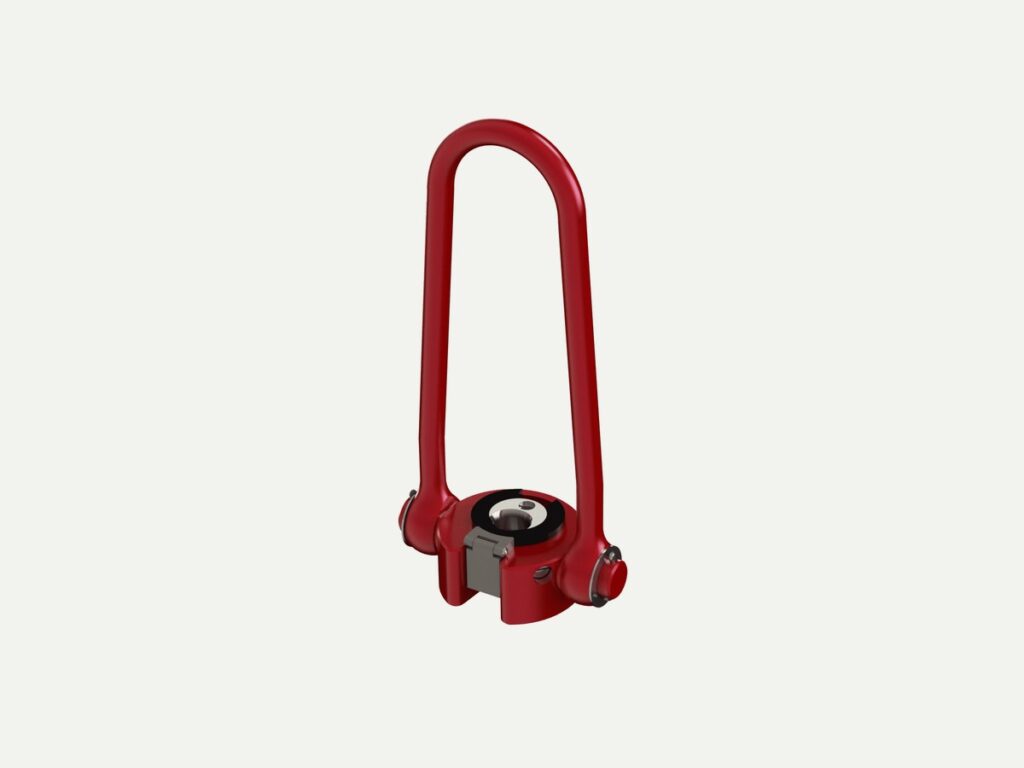

Элеватор ЭШН для насосных штанг
Захват и удержание на весу глубинно-насосных штанг при спуско-подъёмных операциях в текущем и капитальном ремонте скважин.
12–25Ø штанг, мм
5–20т грузоподъёмность
6моделей
Цена и срок по запросу: пришлём КП с ценой, сроком изготовления и доставкой до вашего склада. Ответим в течение 2 часов в рабочее время. Изготовим нестандартное исполнение по вашему чертежу или техническому заданию.
Типоразмеры и характеристики
6 позиций. Нажмите «+ в заявку» у нужных строк, список попадёт в форму заявки.| Модель | Вкладыши под штанги Ø, мм | Грузоподъёмность, т | Габариты L×H, мм | Ø пальца d1, мм | Ø штропа d2, мм | Высота корпуса h, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|---|
| ЭШН-5 | 12, 16, 19, 22 | 5 | 234×490 | 38 | 25 | 65 | 11,7 | |
| ЭШНс-5 | 12, 16, 19, 22 | 5 | 234×490 | 38 | 25 | 65 | 11,7 | |
| ЭШН-10 | 16, 19, 22, 25 | 10 | 234×490 | 38 | 25 | 65 | 11,7 | |
| ЭШНс-10 | 16, 19, 22, 25 | 10 | 234×490 | 38 | 25 | 65 | 11,7 | |
| ЭШН-15 | 16, 19, 22, 25 | 15 | 258×563 | 50 | 32 | 100 | 22 | |
| ЭШН-20 | 16, 19, 22, 25 | 20 | 258×563 | 50 | 32 | 100 | 22 |
Ничего не найдено. Напишите обозначение в заявке, проверим по документации.
Описание и применение
Под нужный диаметр штанги в элеватор ставят сменный вкладыш. Корпус имеет открытый зев, в его кольцевой эксцентричной проточке стоит втулка, шарнирно соединённая с рукояткой: поворотом рукоятки элеватор открывают и закрывают.
Для работы в умеренном и холодном макроклиматических районах по ГОСТ 16350, категория размещения 1 по ГОСТ 15150.
