Шаблоны для НКТ по ГОСТ
Стальные шаблоны длиной 1250 мм для проверки внутреннего диаметра и изогнутости насосно-компрессорных труб. Диаметры строго по ГОСТ 633-80 и ГОСТ Р 52203-2004.
Цена и срок по запросу: пришлём КП с ценой, сроком изготовления и доставкой до вашего склада. Ответим в течение 2 часов в рабочее время. Изготавливаем строго по ГОСТ: диаметры шаблонов из таблицы 20 ГОСТ 633-80 и по ГОСТ Р 52203-2004.
Типоразмеры и характеристики
15 позиций. Нажмите «+ в заявку» у нужных строк, список попадёт в форму заявки.| Обозначение | Условный Ø НКТ, мм | Толщина стенки, мм | Ø шаблона, мм | |
|---|---|---|---|---|
| Шаблон НКТ 27×3,0 Ø18,3 | 27 | 3,0 | 18,3 | |
| Шаблон НКТ 33×3,5 Ø24,0 | 33 | 3,5 | 24,0 | |
| Шаблон НКТ 42×3,5 Ø32,8 | 42 | 3,5 | 32,8 | |
| Шаблон НКТ 48×4,0 Ø37,9 | 48 | 4,0 | 37,9 | |
| Шаблон НКТ 60×5,0 Ø47,9 | 60 | 5,0 | 47,9 | |
| Шаблон НКТ 60×5,0 Ø49,0 увелич. | 60 | 5,0 | 49,0 | |
| Шаблон НКТ 73×5,5 Ø59,6 | 73 | 5,5 | 59,6 | |
| Шаблон НКТ 73×5,5 Ø60,5 увелич. | 73 | 5,5 | 60,5 | |
| Шаблон НКТ 73×7,0 Ø56,6 | 73 | 7,0 | 56,6 | |
| Шаблон НКТ 89×6,5 Ø72,7 | 89 | 6,5 | 72,7 | |
| Шаблон НКТ 89×8,0 Ø69,7 | 89 | 8,0 | 69,7 | |
| Шаблон НКТ 89 Ø70,7 ГОСТ Р 52203 | 89 | — | 70,7 | |
| Шаблон НКТ 102×6,5 Ø85,4 | 102 | 6,5 | 85,4 | |
| Шаблон НКТ 114×7,0 Ø97,1 | 114 | 7,0 | 97,1 | |
| Шаблон НКТ 114 Ø94,1 ГОСТ Р 52203 | 114 | — | 94,1 |
Описание и применение
Шаблон для НКТ — цилиндрическая оправка, которой проверяют внутренний диаметр и общую изогнутость насосно-компрессорной трубы по всей длине (ГОСТ 633-80, п. 4.4). Шаблон прогоняют через каждую трубу перед спуском в скважину: если он прошёл насквозь, труба годится к спуску.
Только по ГОСТ. Шаблоны для НКТ делаем строго под трубы по ГОСТ 633-80: наружный диаметр шаблона берём из таблицы 20 стандарта по условному диаметру и толщине стенки трубы. Длина шаблона 1250 мм, предельное отклонение диаметра +0,25 мм. Для труб 60×5 и 73×5,5 по согласованию с заказчиком делаем увеличенные шаблоны Ø49,0 и Ø60,5 мм (примечание 1 к таблице 20), в таблице они помечены «увелич.». Делаем и шаблоны по ГОСТ Р 52203-2004: Ø70,7 мм для НКТ-89 и Ø94,1 мм для НКТ-114, той же длины 1250 мм.
Шаблон подходит и для гладких труб, и для труб с высаженными наружу концами (НКВ) того же размера: диаметр оправки по ГОСТ зависит только от условного диаметра и толщины стенки.

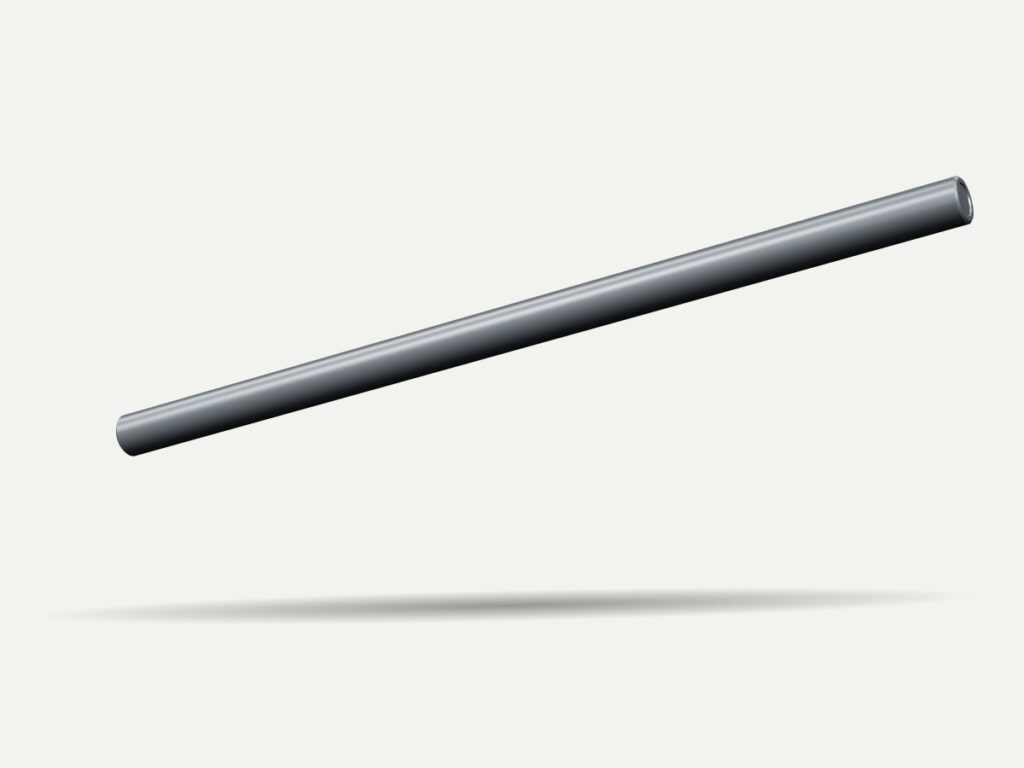

Устройство. Шаблон — полая труба из стали 40Х с заглушёнными торцами, наружная поверхность обработана в размер, кромки с фасками, чтобы шаблон не цеплялся за торец и резьбу трубы. Маркировка ударным способом: обозначение, товарный знак изготовителя, заводской номер, месяц и год выпуска. Шаблоны поставляются новыми, с паспортом.
Частые вопросы
Как подобрать шаблон к НКТ?
По условному диаметру и толщине стенки трубы: найдите строку в таблице ниже. Например, для НКТ 73×5,5 нужен шаблон Ø59,6 мм, для НКТ 89×6,5 — Ø72,7 мм.
Почему длина шаблона 1250 мм?
Так требует ГОСТ 633-80, п. 4.4: внутренний диаметр и изогнутость трубы проверяют по всей длине цилиндрической оправкой длиной 1250 мм. Длинный шаблон не пройдёт через изогнутую трубу, даже если её диаметр в норме.
Что такое увеличенный шаблон?
Для труб 60×5 и 73×5,5 ГОСТ 633-80 допускает по согласованию изготовителя трубы с потребителем проверку оправками увеличенного диаметра 49,0 и 60,5 мм. Такие шаблоны строже отбраковывают трубы.
Можно заказать шаблон другого диаметра?
Шаблоны для НКТ делаем только по ГОСТ: с диаметрами из таблицы 20 ГОСТ 633-80 и по ГОСТ Р 52203-2004 (Ø70,7 и Ø94,1 мм). Шаблоны и сегменты под свои размеры смотрите на страницах шаблонов для обсадных труб и сегментов шаблонов.
Как заказать?
Добавьте нужные шаблоны в заявку из таблицы и укажите количество или пришлите спецификацию на info@npobtm.ru. Ответим с ценой и сроком в течение 2 часов в рабочее время.
