Шаблоны алюминиевые проходные ШАП для обсадных труб
Проверяют внутренний диаметр и кривизну обсадных труб перед спуском в скважину. Изготовим шаблоны из дюралюминия Д16 по вашим размерам, в таблице — наш типовой ряд.
Цена и срок по запросу: пришлём КП с ценой, сроком изготовления и доставкой до вашего склада. Ответим в течение 2 часов в рабочее время. Изготовим нестандартное исполнение по вашему чертежу или техническому заданию.
Типоразмеры и характеристики
66 позиций. Нажмите «+ в заявку» у нужных строк, список попадёт в форму заявки.| Обозначение | Ø трубы, мм | Толщина стенки, мм | Ø шаблона D, мм | Проходной Ø d, мм | Длина L, мм | |
|---|---|---|---|---|---|---|
| ШАП 114,3-5,21-100,7 | 114,3 | 5,21 | 100,7 | 55 | 200 | |
| ШАП 114,3-5,69-99,74 | 114,3 | 5,69 | 99,74 | 55 | 200 | |
| ШАП 114,3-6,35-98,5 | 114,3 | 6,35 | 98,5 | 55 | 200 | |
| ШАП 114,3-7,4-96,5 | 114,3 | 7,4 | 96,5 | 55 | 200 | |
| ШАП 114,3-8,56-94,1 | 114,3 | 8,56 | 94,1 | 55 | 200 | |
| ШАП 114,3-10,2-90,72 | 114,3 | 10,2 | 90,72 | 55 | 200 | |
| ШАП 127,0-5,59-112,64 | 127 | 5,59 | 112,64 | 55 | 200 | |
| ШАП 127,0-6,43-111,2 | 127 | 6,43 | 111,2 | 55 | 200 | |
| ШАП 127,0-7,52-108,78 | 127 | 7,52 | 108,78 | 55 | 200 | |
| ШАП 127,0-9,19-105,44 | 127 | 9,19 | 105,44 | 55 | 200 | |
| ШАП 127,0-10,7-102,42 | 127 | 10,7 | 102,42 | 55 | 200 | |
| ШАП 127,0-11,1-101,62 | 127 | 11,1 | 101,62 | 55 | 200 | |
| ШАП 127,0-12,14-99,54 | 127 | 12,14 | 99,54 | 55 | 200 | |
| ШАП 127,0-12,7-98,42 | 127 | 12,7 | 98,42 | 55 | 200 | |
| ШАП 139,7-6,2-124,12 | 139,7 | 6,2 | 124,12 | 70 | 200 | |
| ШАП 139,7-6,98-122,56 | 139,7 | 6,98 | 122,56 | 70 | 200 | |
| ШАП 139,7-7,72-121,08 | 139,7 | 7,72 | 121,08 | 70 | 200 | |
| ШАП 139,7-9,2-118,6 | 139,7 | 9,2 | 118,6 | 70 | 200 | |
| ШАП 139,7-10,54-115,44 | 139,7 | 10,54 | 115,44 | 70 | 200 | |
| ШАП 146,1-6,5-129,92 | 146,1 | 6,5 | 129,92 | 85 | 200 | |
| ШАП 146,1-7,0-129,1 | 146,1 | 7,0 | 129,1 | 85 | 200 | |
| ШАП 146,1-7,7-127,7 | 146,1 | 7,7 | 127,7 | 85 | 200 | |
| ШАП 146,1-8,5-126,1 | 146,1 | 8,5 | 126,1 | 85 | 200 | |
| ШАП 146,1-9,5-123,92 | 146,1 | 9,5 | 123,92 | 85 | 200 | |
| ШАП 146,1-10,7-121,52 | 146,1 | 10,7 | 121,52 | 85 | 200 | |
| ШАП 168,3-7,3-150,7 | 168,3 | 7,3 | 150,7 | 100 | 200 | |
| ШАП 168,3-8,0-148,8 | 168,3 | 8,0 | 148,8 | 100 | 200 | |
| ШАП 168,3-8,94-147,5 | 168,3 | 8,94 | 147,5 | 100 | 200 | |
| ШАП 168,3-10,59-144,1 | 168,3 | 10,59 | 144,1 | 100 | 200 | |
| ШАП 168,3-12,06-140,98 | 168,3 | 12,06 | 140,98 | 100 | 200 | |
| ШАП 177,8-5,87-162,88 | 177,8 | 5,87 | 162,88 | 100 | 200 | |
| ШАП 177,8-6,91-160,8 | 177,8 | 6,91 | 160,8 | 100 | 200 | |
| ШАП 177,8-8,1-158,6 | 177,8 | 8,1 | 158,6 | 100 | 200 | |
| ШАП 177,8-9,2-156,4 | 177,8 | 9,2 | 156,4 | 100 | 200 | |
| ШАП 177,8-10,4-154,0 | 177,8 | 10,4 | 154,0 | 100 | 200 | |
| ШАП 177,8-11,51-151,6 | 177,8 | 11,51 | 151,6 | 100 | 200 | |
| ШАП 177,8-12,65-149,32 | 177,8 | 12,65 | 149,32 | 100 | 200 | |
| ШАП 177,8-13,72-147,18 | 177,8 | 13,72 | 147,18 | 100 | 200 | |
| ШАП 177,8-15,0-144,62 | 177,8 | 15,0 | 144,62 | 100 | 200 | |
| ШАП 193,7-7,62-175,26 | 193,7 | 7,62 | 175,26 | 110 | 200 | |
| ШАП 193,7-8,33-173,84 | 193,7 | 8,33 | 173,84 | 110 | 200 | |
| ШАП 193,7-9,52-171,46 | 193,7 | 9,52 | 171,46 | 110 | 200 | |
| ШАП 193,7-10,92-168,66 | 193,7 | 10,92 | 168,66 | 110 | 200 | |
| ШАП 193,7-12,7-165,1 | 193,7 | 12,7 | 165,1 | 110 | 200 | |
| ШАП 193,7-14,27-161,96 | 193,7 | 14,27 | 161,96 | 110 | 200 | |
| ШАП 193,7-15,11-160,28 | 193,7 | 15,11 | 160,28 | 110 | 200 | |
| ШАП 193,7-15,88-158,74 | 193,7 | 15,88 | 158,74 | 110 | 200 | |
| ШАП 219,1-6,71-202,48 | 219,1 | 6,71 | 202,48 | 110 | 200 | |
| ШАП 219,1-7,72-200,46 | 219,1 | 7,72 | 200,46 | 110 | 200 | |
| ШАП 219,1-8,94-198,02 | 219,1 | 8,94 | 198,02 | 110 | 200 | |
| ШАП 219,1-10,16-195,58 | 219,1 | 10,16 | 195,58 | 110 | 200 | |
| ШАП 219,1-11,43-193,04 | 219,1 | 11,43 | 193,04 | 110 | 200 | |
| ШАП 219,1-12,7-190,5 | 219,1 | 12,7 | 190,5 | 110 | 200 | |
| ШАП 219,1-14,15-187,6 | 219,1 | 14,15 | 187,6 | 110 | 200 | |
| ШАП 244,5-7,9-224,7 | 244,5 | 7,9 | 224,7 | 160 | 300 | |
| ШАП 244,5-8,9-222,7 | 244,5 | 8,9 | 222,7 | 160 | 300 | |
| ШАП 244,5-10,0-220,5 | 244,5 | 10,0 | 220,5 | 160 | 300 | |
| ШАП 244,5-11,1-218,3 | 244,5 | 11,1 | 218,3 | 160 | 300 | |
| ШАП 244,5-12,0-216,5 | 244,5 | 12,0 | 216,5 | 160 | 300 | |
| ШАП 244,5-13,8-212,9 | 244,5 | 13,8 | 212,9 | 160 | 300 | |
| ШАП 244,5-15,9-208,7 | 244,5 | 15,9 | 208,7 | 160 | 300 | |
| ШАП 323,9-8,5-302,9 | 323,9 | 8,5 | 302,9 | 190 | 300 | |
| ШАП 323,9-9,5-299,9 | 323,9 | 9,5 | 299,9 | 190 | 300 | |
| ШАП 323,9-11,0-296,9 | 323,9 | 11,0 | 296,9 | 190 | 300 | |
| ШАП 323,9-12,1-295,7 | 323,9 | 12,1 | 295,7 | 190 | 300 | |
| ШАП 323,9-14,0-291,9 | 323,9 | 14,0 | 291,9 | 190 | 300 |
Описание и применение
Шаблон алюминиевый проходной (ШАП) служит для контроля внутреннего диаметра и общей кривизны обсадных труб перед спуском в скважину. Шаблон прогоняют через каждую трубу: если он прошёл по всей длине, труба годится к спуску.
Изготовим по вашим размерам. Каждый заказчик задаёт свои размеры шаблона, поэтому таблица ниже — наш типовой ряд, а не ограничение. Пришлите в заявке диаметр и толщину стенки трубы или своё ТЗ с наружным диаметром шаблона D, проходным отверстием d и длиной L, и мы изготовим шаблоны по ним.
Как шаблонируют. Шаблон вводят в трубу, лежащую на мостках. Трубу захватывают вспомогательной лебёдкой, вытягивают с мостков и поднимают в створ ворот буровой. Если сечение трубы в норме, шаблон выходит из противоположного конца. Если шаблон застрял, трубу возвращают на мостки и бракуют, а шаблон выбивают шомполом, например насосной штангой.
Почему алюминий. Если трубу всё же спустили в скважину с застрявшим шаблоном и извлечь его не удаётся, алюминиевый шаблон разбуривают или фрезеруют либо проталкивают к низу колонны. Большое внутреннее отверстие шаблона сохраняет циркуляцию жидкости.

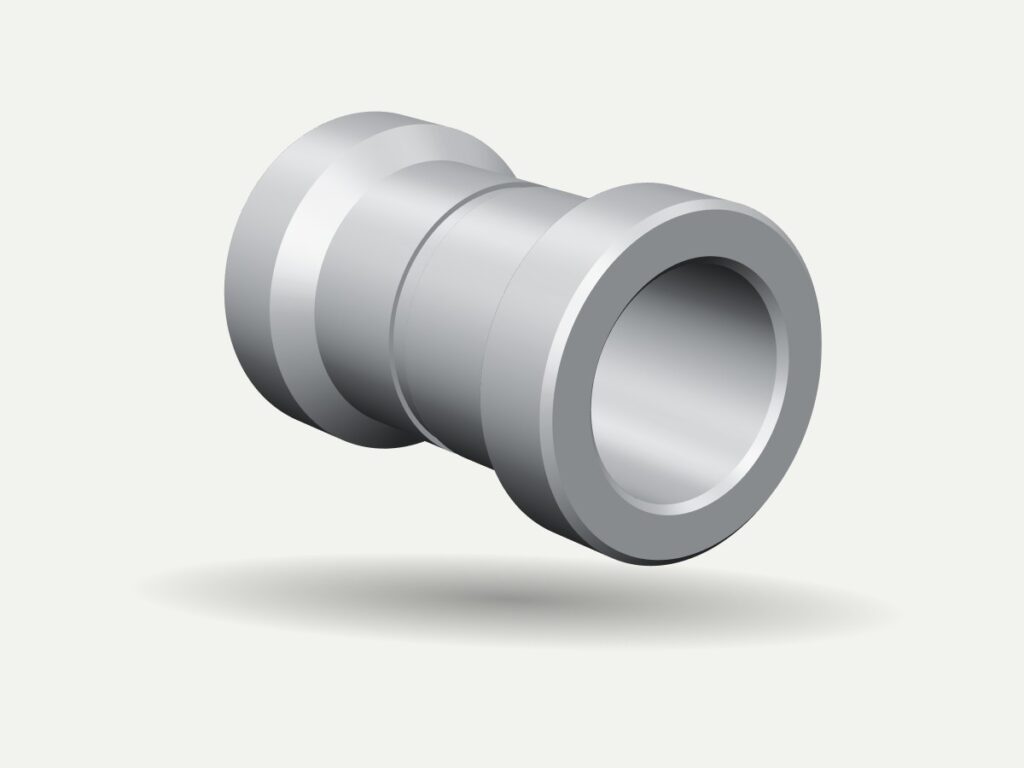

Устройство. Шаблон — втулка из дюралюминия Д16 по ГОСТ 21488-97. Наружный диаметр D выдержан на двух рабочих поясках по краям, кромки притуплены фасками. На среднем пояске выбита маркировка: знак изготовителя, обозначение, месяц и год изготовления, заводской номер. Обозначение ШАП 114,3-7,4-96,5 читается так: труба Ø114,3 мм со стенкой 7,4 мм, наружный диаметр шаблона 96,5 мм.
В типовом ряду шаблон подбирают по наружному диаметру и толщине стенки трубы. Длина шаблона 200 мм для труб до 219,1 мм и 300 мм для труб 244,5 и 323,9 мм. Шаблон поставляется с паспортом (на партию в один адрес допускается один паспорт). Гарантийный срок хранения — 36 месяцев со дня отгрузки.
Частые вопросы
Как подобрать шаблон к обсадной трубе?
По наружному диаметру трубы и толщине её стенки: найдите строку в таблице ниже, обозначение ШАП содержит оба размера и наружный диаметр шаблона. Если нужного размера нет в таблице, изготовим шаблон по вашим размерам.
Можно заказать шаблон со своими размерами?
Да, каждый заказчик задаёт свои размеры, и мы изготавливаем шаблоны по ним. Укажите в заявке диаметр и толщину стенки трубы, наружный диаметр шаблона D, проходной диаметр d и длину L или приложите ТЗ либо чертёж.
Что делать, если шаблон застрял в трубе?
Трубу возвращают на мостки и признают непригодной к спуску, шаблон выбивают шомполом, например насосной штангой. Если труба уже в скважине, алюминиевый шаблон разбуривают или проталкивают к низу колонны, через его отверстие сохраняется циркуляция.
Почему шаблон алюминиевый, а не стальной?
Шаблон из дюралюминия Д16 при аварии можно разбурить или сфрезеровать обычным буровым инструментом, стальной так не убрать.
Как ухаживать за шаблоном?
Перед работой проверьте размеры и отсутствие забоин на рабочих поясках, перед каждым циклом шаблонирования очищайте их от грязи. После работы шаблон промывают и сушат.
Что входит в комплект и какая гарантия?
Шаблон и паспорт, на партию в один адрес допускается один паспорт. Гарантийный срок хранения — 36 месяцев со дня отгрузки.
Как заказать?
Добавьте нужные шаблоны в заявку из таблицы и укажите количество или пришлите спецификацию на info@npobtm.ru. Ответим с ценой и сроком в течение 2 часов в рабочее время.
